Может ли ENIG заменить ENEPIG для соединения проводов?
Когда дело доходит до соединения проводов, первым выбором может быть ENEPIG. ENEPIG, по-видимому, является наиболее стабильным для соединения проводов, однако стоимость производства намного выше, чем у других видов отделки поверхности. Вот одно из решений использования ENIG вместо ENEPIG путем увеличения толщины Au до 5u».

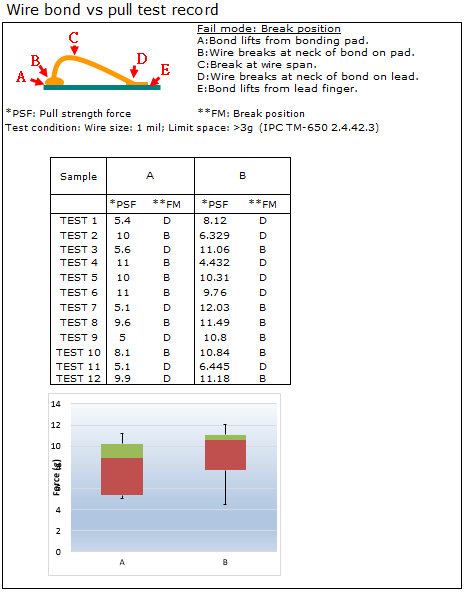

Ниже приведены условия испытания на растяжение и результаты демонстрации производительности использования ENEPIG и ENIG.
Условия теста:
Использовать золотую проволоку толщиной 1,0 мил и усилие натяжения более 3 граммов (как TM-650 2.4.42.3).
ПП A имеет покрытие ENEPIG с Ni:200u”; Pd:2u”; Au:2u”
ПП B имеет покрытие ENIG с Ni:200u”; Au:5u”
Результат:
ПП A: 5.091 ~ 11.186 (g)
ПП B: 4.432 ~ 12.030 (g)
Подводя итог, можно сказать, что и ENEPIG, и ENIG подходят для соединения проводов.
